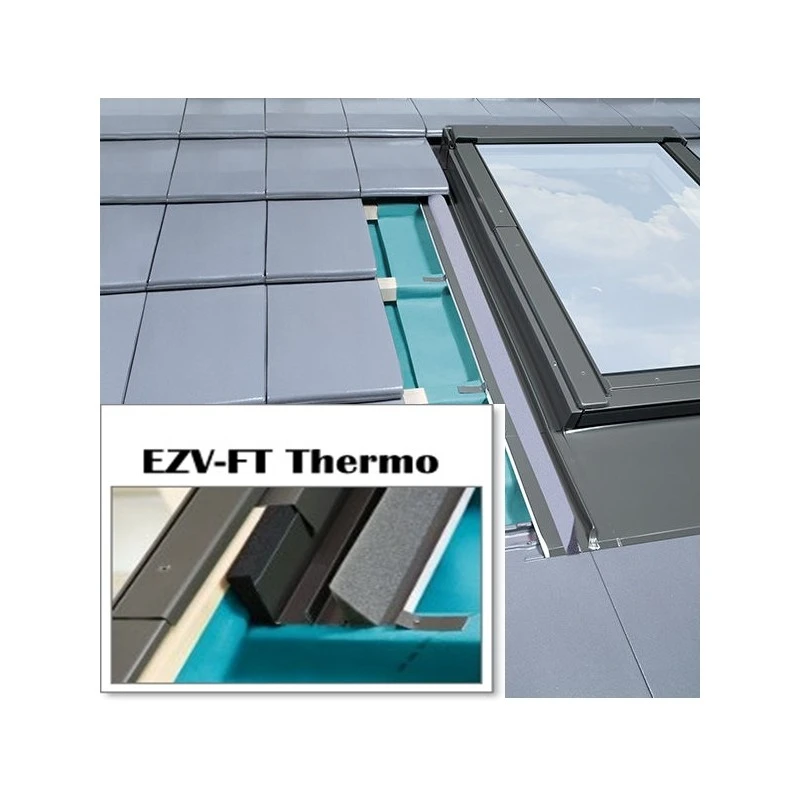

Kołnierz EZV-FT Thermo z dodatkową termoizolacją, do dachówki płaskiej

Kołnierz uszczelniający EZV-FT umożliwia szczelne połączenie okna połaciowego z pokryciem dachowym typu dachówka płaska. Specjalne opracowane elementy kołnierza zapewniają szybki i estetyczny sposób montażu okna dachowego w tym coraz popularniejszym rodzaju dachówek. Wydłużony dolny element kołnierza nie jest wyposażony w fartuch ołowiany co znacznie poprawia estetykę montażu w tym pokryciu i zapewnia doskonałą szczelność połączenia. Specjalna konstrukcja usztywnia dolny element kołnierza i zabezpiecza go przed deformacją, np. w wyniku zalegania śniegu . Standardowo przystosowany jest do montażu pojedynczego okna w połaci dachu. Występuje również w wersji modułowej do zespalania okien w grupy: poziome, pionowe i blokowe.

Zakres montażu w dachach o spadku:

• od 15° do 90° dla głębokości osadzenia V,
• od 20° do 90° dla głębokości J.

Budowa kołnierza

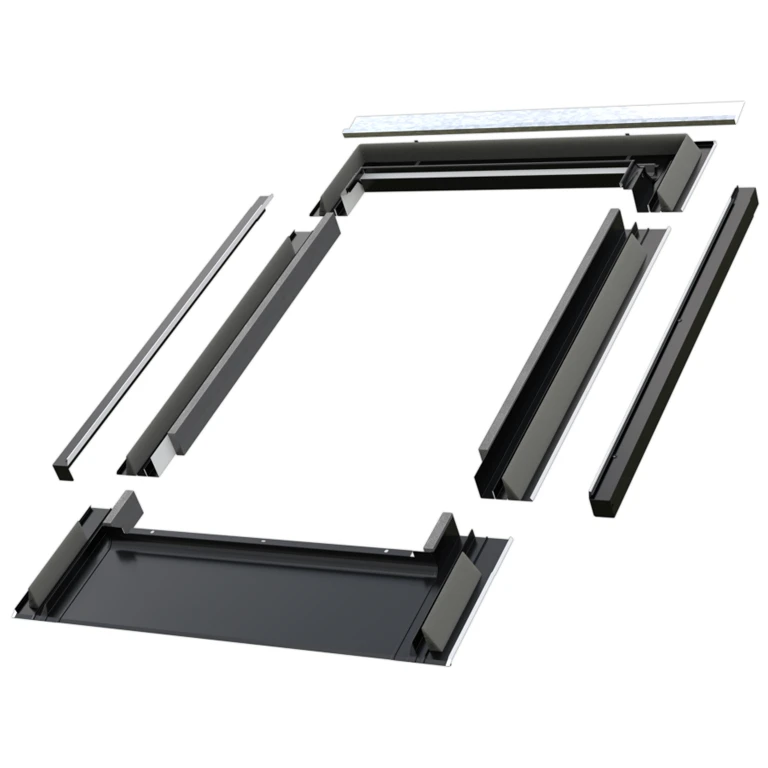

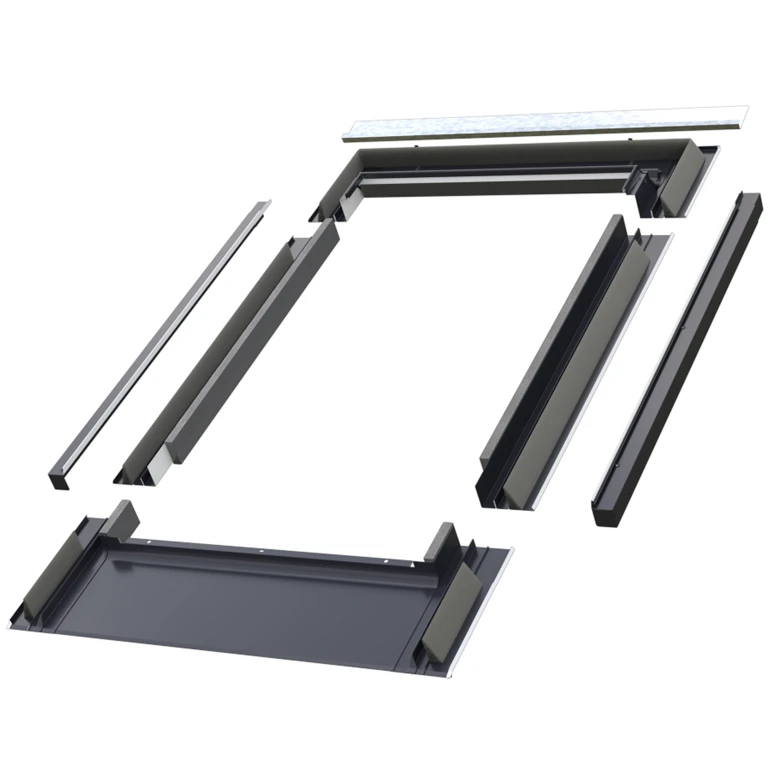

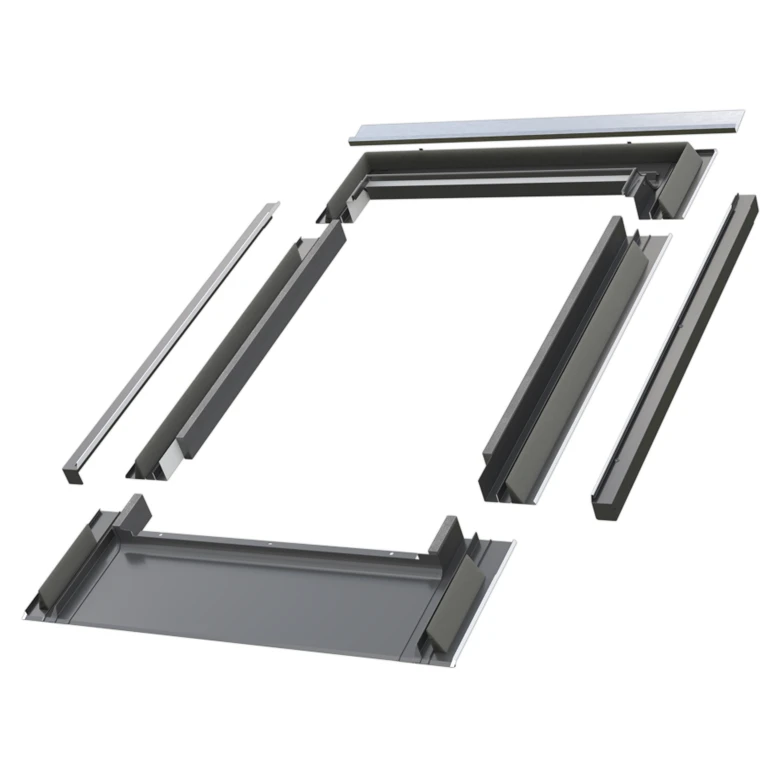

Kołnierz składa się z czterech podstawowych elementów (dolny element, dwa boczne i górny element). Dolny element kołnierza posiada podklejoną od spodu masę plastyczną pozwalającą na przyklejenie kołnierza do pokrycia dachowego. Wyposażony jest ponadto w rynienkę odwadniająca mającą na celu odprowadzenie skroplin pary wodnej z folii wstępnego krycia poza okno.

Przekrój i elementy kołnierza

1 – górny element kołnierza
2 – dolny element kołnierza
3 – rynny boczne
4 – rynienka odwadniająca
5 – haczyki montażowe
